半导体制造设备中，真空腔体、工艺腔体和传输腔体之间需要精确对接以实现晶圆在不同工艺模块间的传递。腔体对接脚轮不仅要承载设备重量，还需配合对接机构实现微米级定位精度。当设备推入对接位置时，脚轮的定位精度和锁止稳定性直接决定腔体对接的密封性和工艺重复性。本文从半导体设备腔体对接工况出发，分析精密定位脚轮的技术方案和对接机构设计。
一、半导体设备腔体对接工况
1.1 腔体对接类型
对接类型 对接场景 对接精度要求 密封方式 脚轮需求
真空腔体对接 PVD/CVD腔体与传输腔 ±0.1-0.5mm O型圈/金属密封 微调定位+锁止
工艺腔体对接 刻蚀腔体与晶圆传输 ±0.5-1.0mm 氟橡胶密封 定位+导向
Load Port对接 FOUP开闭器与EFEM ±0.5-2.0mm 气密门阀 导轨导向
湿法台对接 清洗台与干燥模块 ±1.0-2.0mm 法兰对接 定位+微调
检测设备对接 SEM/探针台对接台 ±0.2-1.0mm 真空法兰 精密微调
模块化设备拼接 工艺模块串联 ±0.5-1.5mm 快接法兰 导向+定位
1.2 对接流程与脚轮动作
对接步骤 操作内容 脚轮状态 精度要求
粗定位 设备推至对接区域附近 滚动推行 ±10-20mm
导向导入 沿导向轨/导向槽推入 沿轨滚动 ±2-5mm
微调定位 调节脚轮微调机构 螺纹微调 ±0.1-0.5mm
锁止固定 锁定脚轮+降下地脚 轮体离地或锁止 保持位置
对接验证 检查密封面贴合 锁止保持 无位移
工艺运行 设备运行不移动 锁止保持 振动无位移
1.3 对接误差来源
误差来源 误差量级 产生原因 控制措施
脚轮滚动偏差 ±5-10mm 轮面偏心/支架间隙 精密轴承+低间隙支架
地面不平 ±1-3mm 地坪平整度 自流平地坪+调平机构
推行偏斜 ±5-15mm 人为推力不均 导向轨导入
脚轮弹性变形 ±0.5-2mm 载荷下轮面压缩 高硬度轮面+地脚支撑
支架旋转间隙 ±0.5-1° 转向轴承间隙 精密转向轴承
锁止后位移 ±0.1-0.5mm 制动面打滑 机械锁止+地脚
二、精密定位脚轮技术方案
2.1 微调机构类型
微调类型 调节原理 调节精度 调节范围 承载能力 适用场景
螺纹丝杆式 旋转丝杆推动支架横向位移 ±0.05mm ±10-25mm 中高 真空腔体对接
偏心轮式 偏心轴旋转改变轮轴位置 ±0.1mm ±5-10mm 中 工艺腔体对接
楔块式 楔块滑动推动设备微移 ±0.1mm ±5-15mm 高 重载设备对接
导轨滑块式 脚轮安装于直线导轨上 ±0.02mm ±20-50mm 中高 检测设备对接
螺旋千斤顶式 螺旋升降改变设备位置 ±0.1mm ±10-20mm 极高 重载腔体对接
液压微调式 液压缸推动微位移 ±0.05mm ±5-15mm 极高 超重载对接
2.2 螺纹丝杆微调方案
螺纹丝杆式微调是半导体设备腔体对接脚轮常用的精密定位方案：
部件 功能 材质 技术参数
微调丝杆 提供横向微位移 不锈钢/工具钢 M12-M20，螺距1-2mm
丝杆螺母 传递推力 青铜/聚甲醛 自锁螺纹
推力轴承 承受轴向力 轴承钢 推力滚子轴承
导向套 引导位移方向 不锈钢+衬套 间隙<0.05mm
刻度盘 位移量读数 不锈钢 分度0.05mm
锁紧螺母 微调后锁止 不锈钢 防松脱
以M12×1mm丝杆为例，每旋转一圈位移1mm，刻度盘分度50格，每格0.02mm，可实现±0.02mm的微调精度。
2.3 导向导入方案
导向方式 导向原理 导向精度 导向行程 适用场景
V型导轨 V型轮在V型导轨中滚动 ±0.5mm 200-500mm 真空腔体对接
矩形导槽 轮缘在矩形槽中导向 ±1.0mm 200-1000mm 工艺腔体对接
锥形导向销 锥销导入锥孔定位 ±0.1mm 10-30mm 精密腔体对接
导向臂 导向臂沿导轨滑入 ±0.5mm 100-300mm Load Port对接
光电定位 光电传感器辅助定位 ±0.5mm - 自动化对接
2.4 锁止方案
锁止方式 锁止原理 锁止力 保持精度 适用场景
脚踏双刹 制动块锁轮+锁转向 中 ±0.5mm 一般对接
丝杆锁紧 丝杆顶紧轮面 高 ±0.1mm 精密对接
地脚降落 地脚降下使轮离地 极高 ±0.05mm 精密对接+运行
电磁锁止 电磁铁锁轮 中高 ±0.3mm 自动化设备
气动锁止 气缸驱动制动 高 ±0.2mm 自动化对接
精密定位脚轮在对接完成后，通常通过降落地脚使设备由脚轮支撑转为地脚支撑，消除脚轮弹性变形对对接精度的影响。
三、配置方案
3.1 按对接类型配置
对接类型 脚轮类型 微调方式 导向方式 锁止方式 定位精度
真空腔体对接 精密微调脚轮 螺纹丝杆 V型导轨 地脚降落 ±0.1mm
工艺腔体对接 微调脚轮 偏心轮 矩形导槽 丝杆锁紧 ±0.5mm
Load Port对接 导向脚轮 - 导向臂 脚踏双刹 ±1.0mm
湿法台对接 微调脚轮 楔块 锥形销 地脚降落 ±0.5mm
检测设备对接 精密导轨脚轮 导轨滑块 V型导轨 地脚降落 ±0.2mm
模块化拼接 导向脚轮 螺旋千斤顶 导向销 地脚降落 ±0.5mm
3.2 真空腔体对接配置示例
以PVD设备真空腔体对接为例（设备重量800kg，4轮配置，对接精度±0.1mm，洁净室ISO Class 5）：
配置项 方案 技术依据
轮径 125mm 承载+微调空间
轮面材质 导电聚氨酯（邵A 95） 防静电+低发尘
支架 304不锈钢，精密转向轴承 防锈+低间隙
微调机构 M16×1mm螺纹丝杆×2轴 ±0.02mm微调精度
微调范围 X轴±15mm / Y轴±15mm 对接补偿
导向方式 V型导轨+V型轮 ±0.5mm导向精度
锁止方式 螺旋地脚（M20），降下使轮离地 消除弹性变形
地脚材质 不锈钢+尼龙垫 防锈+不伤地坪
定位精度 ±0.1mm（微调+地脚后） 满足真空密封
防静电 电阻10^6-10^8Ω ESD防护
3.3 工艺腔体对接配置示例
以刻蚀设备工艺腔体对接为例（设备重量500kg，4轮配置，对接精度±0.5mm）：
配置项 方案 技术依据
轮径 100mm 标准尺寸
轮面材质 导电尼龙（邵D 75） 防静电+耐磨
支架 304不锈钢 防锈
微调机构 偏心轮式，偏心量5mm ±0.1mm微调
导向方式 矩形导槽 ±1.0mm导向
锁止方式 脚踏双刹+丝杆顶紧 双重锁止
定位精度 ±0.5mm 满足法兰对接
防静电 电阻10^6-10^9Ω ESD防护
四、对接精度影响因素
4.1 脚轮刚度对接对接精度的影响
轮面材料 硬度 单轮压缩量（200kg载荷） 对接精度影响 对策
弹力胶 邵A 70 2-3mm 大 地脚降落消除
TPR 邵A 85 1-1.5mm 中 地脚降落
聚氨酯 邵A 90 0.5-1mm 中小 地脚降落或高硬度
尼龙 邵D 75 0.2-0.3mm 小 可不降地脚
玻纤增强尼龙 邵D 80 0.1-0.2mm 极小 可不降地脚
4.2 支架间隙的影响
支架类型 转向轴承间隙 对接精度影响 对策
普通滚珠支架 0.1-0.3mm 中 精密轴承
精密滚珠支架 0.03-0.08mm 小 标准配置
交叉滚子支架 0.01-0.03mm 极小 高精度对接
密封滚珠支架 0.05-0.10mm 小 洁净室适配
4.3 振动对对接保持的影响
振动来源 振动频率 振幅 对对接影响 对策
设备运行 10-200Hz 0.1-1μm 微小 地脚隔振
环境振动 1-20Hz 1-5μm 小 避振选址
相邻设备 5-50Hz 0.5-2μm 小 地脚隔振
人员走动 0.5-5Hz 2-10μm 中 地脚+防振垫
五、维护管理
5.1 精度校验
校验项目 校验频率 校验方法 合格标准
微调精度 季度 千分表测位移 误差<0.02mm
锁止保持 月度 推力测试后测位移 位移<0.1mm
导轨磨损 季度 卡尺测导轨宽度 磨损<0.1mm
地脚水平 月度 水平仪测设备水平 水平度<0.05mm/m
脚轮间隙 季度 摇动测试 间隙<0.1mm
防静电 月度 表面电阻测试 10^6-10^9Ω
5.2 综合建议
无锡市万向轮销售有限公司在服务半导体设备对接项目时提出以下建议：
精度匹配：根据腔体对接密封要求选择脚轮微调精度，真空密封选择±0.1mm级，法兰对接选择±0.5mm级
地脚降落：对接完成后一律降落地脚，消除脚轮弹性变形和支架间隙对精度的影响
导向导入：配置V型导轨或锥形导向销，减少人工推行的定位偏差
微调双轴：关键对接配置X-Y双轴微调机构，单轴微调难以满足多方向补偿
洁净适配：微调丝杆和导向机构需采用防尘设计，避免润滑油和磨损颗粒污染洁净室
定期校验：建立季度精度校验制度，微调精度衰减后及时调整或更换
防静电持续：定期检测脚轮和设备接地通路电阻，确保ESD防护有效

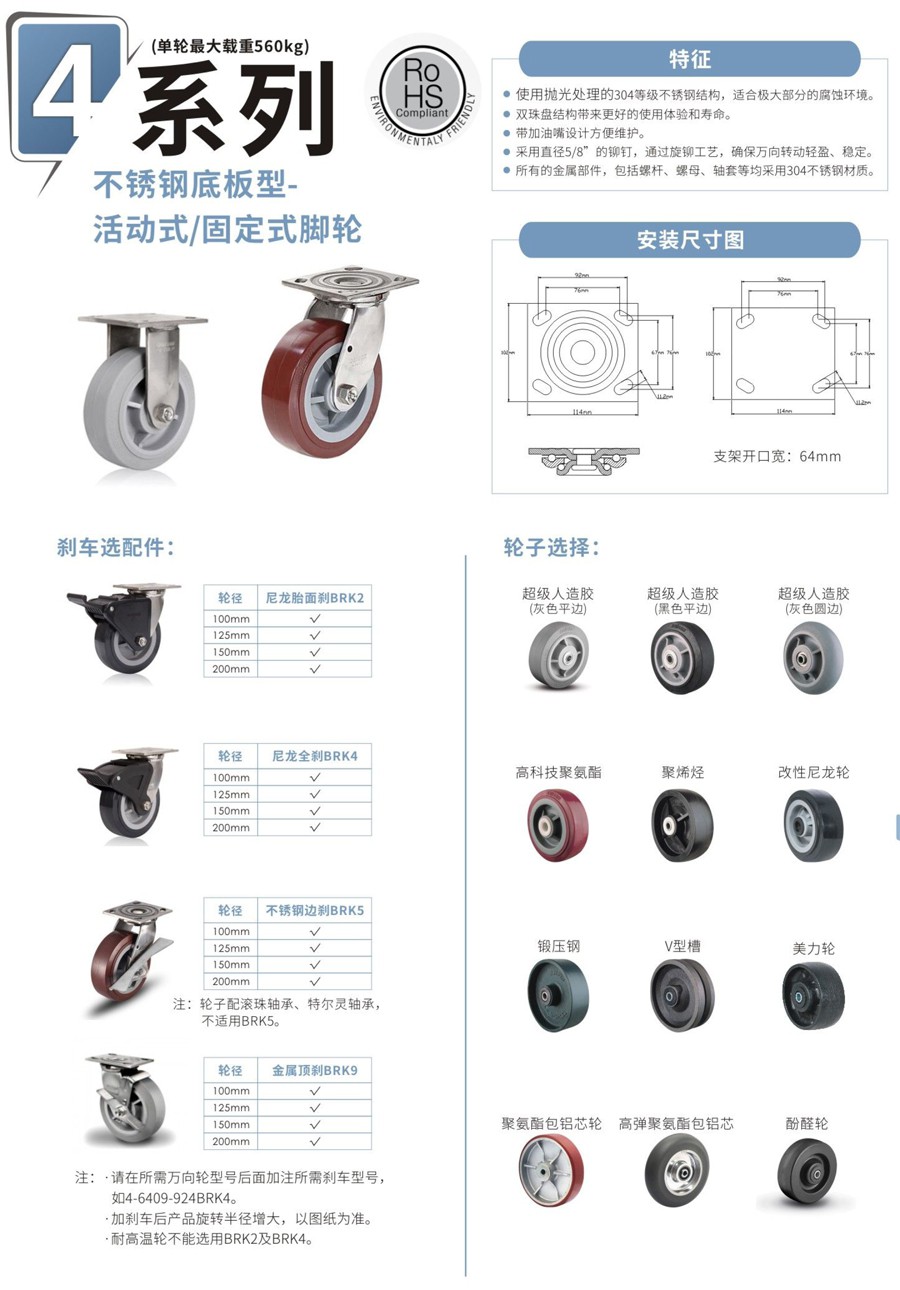

科顺脚轮的精密定位系列产品在微调机构和导向设计方面适配半导体腔体对接需求。其螺纹丝杆微调脚轮的定位精度和重复性可满足真空腔体和工艺腔体的对接要求。防静电无尘脚轮的导电性能在低湿洁净室环境中保持稳定。
结语
腔体对接脚轮的精密定位能力是半导体设备模块化部署和工艺腔体密封的关键保障。通过螺纹丝杆微调机构、V型导向导入和地脚降落锁止的组合，可实现±0.1mm级的对接定位精度。微调精度、支架刚度和锁止稳定性是选型的三大核心指标。科顺脚轮和无锡市万向轮销售有限公司可为半导体设备企业提供腔体对接脚轮的精密定位方案和对接机构设计服务。
